Подложка

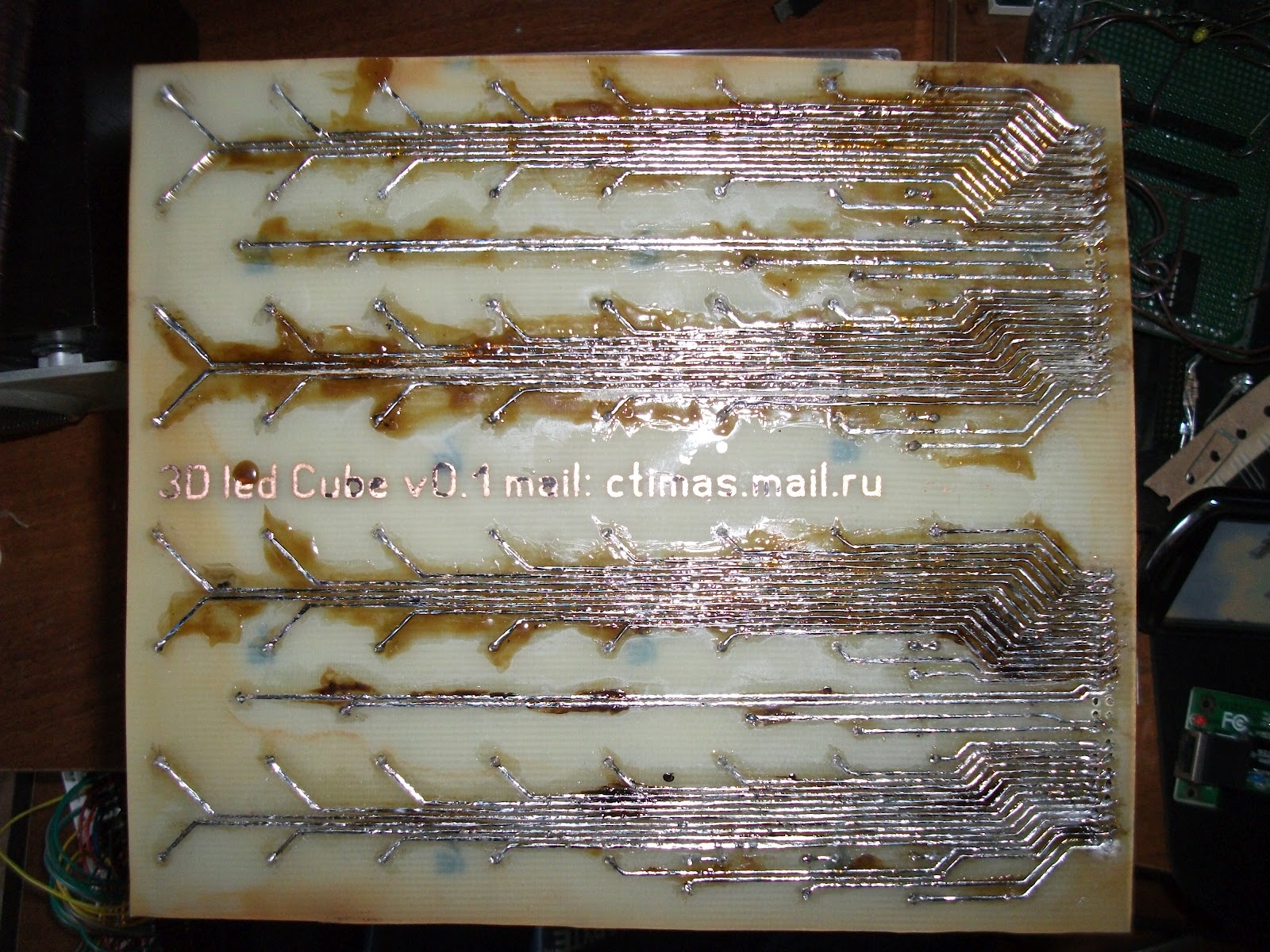

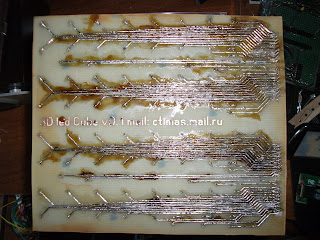

    Подошло время изготовления подложки под куб и попробовать его зажечь. К сожалению  на момент изготовления подложки не было фотоаппарата под рукой, поэтому фото уже готовой. скажу о ней пару слов:

    При изготовлении использовал лазерно-утюжный метод, он достаточно прост, рисуем дорожки на компьютере затем печатаем их на лазерном принтере на глянцевую бумагу.
    После прикладываем рисунок тонером на текстолит и при помощи утюга переводим рисунок на плату(при нагревании утюгом тонер плавится и пристает к текстолиту, далее идем помещаем будущую плату, к которой приклеилась бумага с рисунком дорожек, в воду.
    В воде бумага размокает и легко удаляется в итоге на текстолите остается только тонер. Помещаем блату в раствор хлорного железа(но есть и другие реагенты) и после 20 - 40 минут на плате остаются только дорожки.
    К моему сожалению я очень редко использую этот метод и опыта у меня мало, на фотографиях можете разглядеть что на дорожках распаяны тоненькие медные проволочки из многожильного медного провода. все ноги с куба я свел на два разъема IDE у него 40 контактов потребовалась некоторая модификация штекеров, к сожалению фото нет, но достаточно разобрать один и вы сами поймете что там надо доработать(там есть пластина которая соединяет примерно 20 проводов между собой, я её удалил и все).

Маленькая заметка: при рисовании вставил свое  мыло на плату но видимо не заметил что вместо собаки(@) поставил точку.

    При изготовлении я не мог использовать глянцевую бумагу, т.к. печатал на работе, поэтому принес домой рисунок напечатанный на снегурочке. Рисунок перенесся но немного не целиком, я для надежности обводил дорожки перманентным маркером, но этого не хватило... проблема возникла в том, что из всей площади платы дорожки занимали примерно 10-15% площади(хотя может и меньше) поэтому травление затянулось, и дорожки стали тоньше чем нужно было. поэтому пришлось их восстанавливать...
